Magnet Block

Artikel pada kali ini menerangkan seberapa ringkas cara untuk membaik pulih seketul Magnet Block.Kegunaan dia aku tak berapa pasti kerana saiz dia kecil sahaja jika besar ia biasa diguna di kilang-kilang besi seluruh dunia untuk mengankat besi buruk untuk proses pengredan atau menuju ke kawah pengleburan.Apa-apa pun sedikit sebanyak ia berguna untuk pelajar jurusan elektrik atau orang yang suka ambil port macam aku .Sumber gambar dari hp aku dan gambar kerja diambil di workshop sebelah ofis aku hahaha.

Langkah Pertama
Mengeluarkan coil yang terbakar,memotong dua coil supaya kita dapat mengira bilangan pusingan wayer itu.Ambil satu sampel wayer untuk di ukur saiz nya.Cara mengukur seperti disini.

Langkah Kedua.
Bersihkan besi magnet dan buat tapak coil dengan mengunakan baklite.Ukur petak besi untuk saiz dalaman coil.Dengan mengunakan papan buat bentuk segi empat sama dan tebuk lubang pada garisan mengikut saiz empat segi itu.
Pusing wayer mengikut jumlah kiraan coil itu.


Langkah Ketiga.
Masukan coil yang telah siap pada besi magnet.

Langkah Kempat

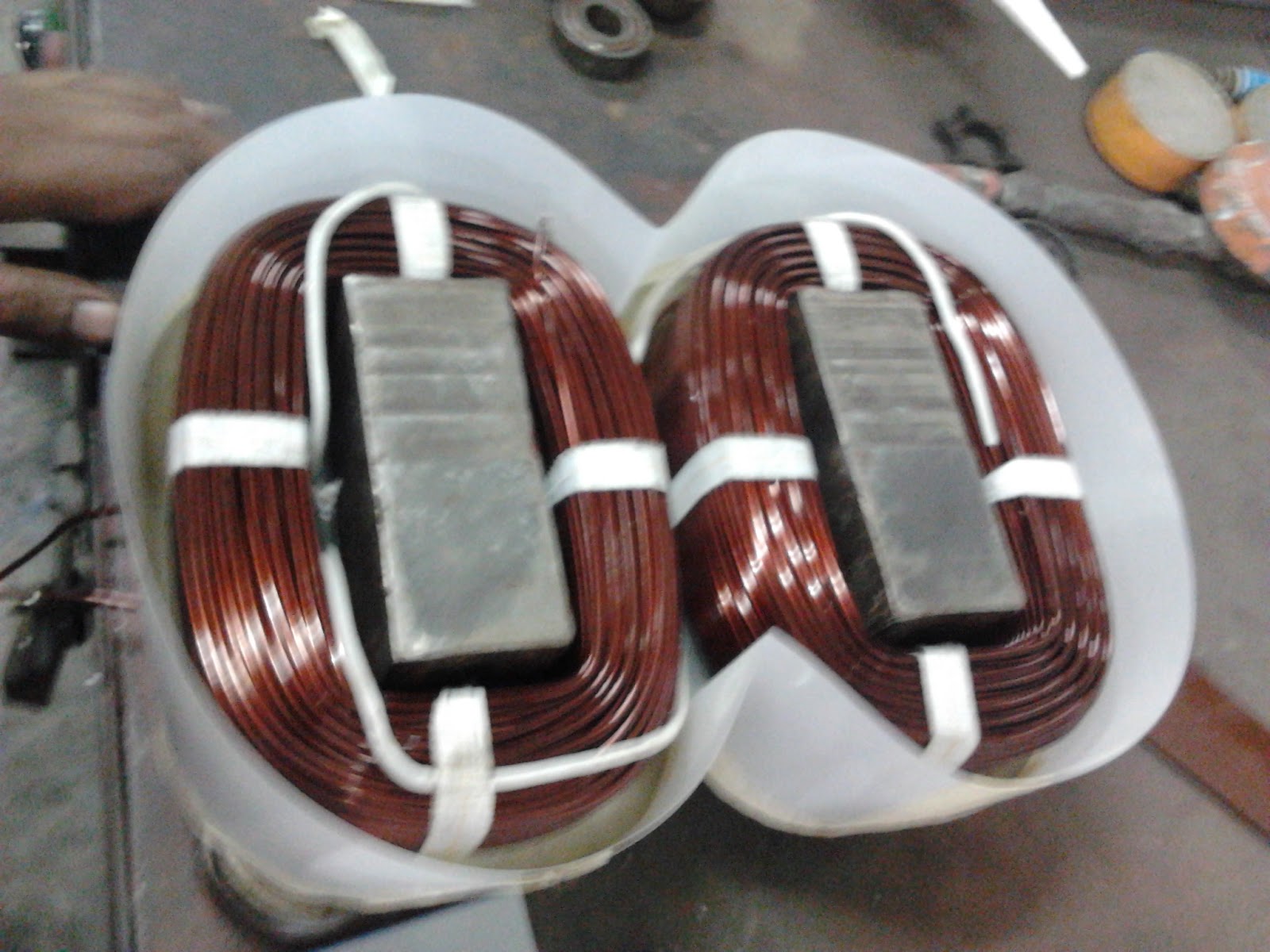

Lukis bentuk coil mengikut Bentuknya dan potong mengikut lengkungan yang telah dibuat.Dengan mengunakan film paper potong mengikut tinggi besi (lebihkan dalam  1mm) dan dengan mengunakan silicone buat penghadang seperti didalam gambar.(pastikan acuan yang dibuat tidak bocor.


Langkah Kelima
Bancuh compound ataupun insulation Varnish Dan tuang kedalam acuan yang telah dibentuk.(pastikan wayer pada kedua-dua coil telah bersambung)




Langkah Keenam
Biarkan compound membeku  semalam dan gosok mengunakan sand paper supaya compound sama rata dengan besi.DanSetelah selesai pasang terminal block pada wayer keluar .
